医用负压吸引系统工程设计方案

医用气体工程中的负压吸引系统是医院生命支持系统的重要组成部分，广泛应用于手术室、ICU、抢救室及普通病房，用于清除患者呼吸道分泌物、血液、体液等，保障患者呼吸通畅，预防感染，提高救治效率。因此，其方案设计必须科学、安全、可靠，并符合国家相关标准与医疗实际需求。

负压吸引系统的设计首先应根据医院的规模、床位数量、科室分布及使用频率进行负荷计算。设计依据主要参照《医用气体工程技术规范》（GB 50751-2012）和《医院洁净手术部建筑技术规范》（GB 50333）等国家标准。系统通常由真空泵机组、储气罐、真空压力调节装置、自动控制系统、报警装置、主干管道、支管路、楼层阀门箱及终端吸引接口等部分组成。

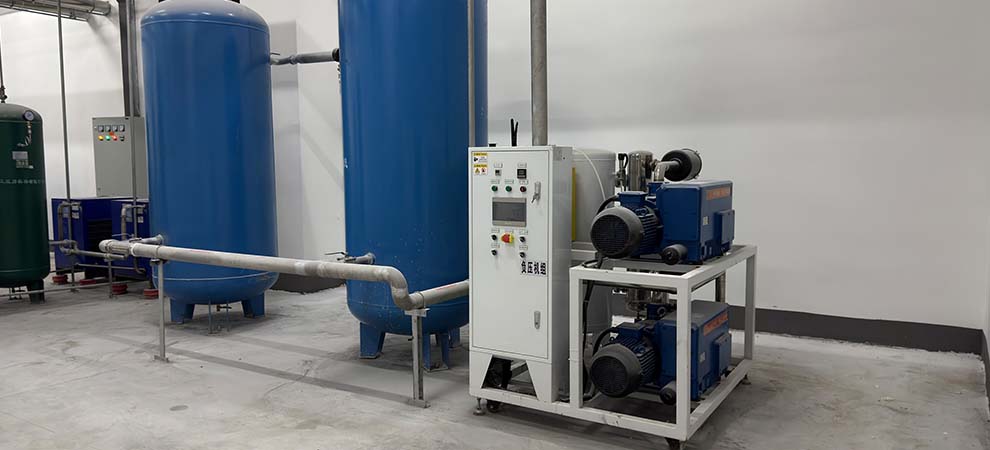

在气源设计方面，真空泵站应设置在独立机房内，远离洁净区和生活区，减少噪音和污染影响。机组应采用“一用一备”或“两用一备”的配置模式，确保连续供气能力。控制系统需具备自动启停、压力调节、故障报警及远程监控功能，当系统压力异常时能及时发出声光报警并自动切换备用泵。

管道系统设计是方案的核心环节。主管道通常采用热镀锌无缝钢管或不锈钢管，支管可选用脱脂铜管，确保耐腐蚀、密封性好。管道走向应合理布局，尽量缩短路径，减少弯头和阻力。主管道应有不小于0.5%的坡度，坡向立管或排水点，便于冷凝水排出。每层设置检修阀门和过滤器，方便维护与清洁。

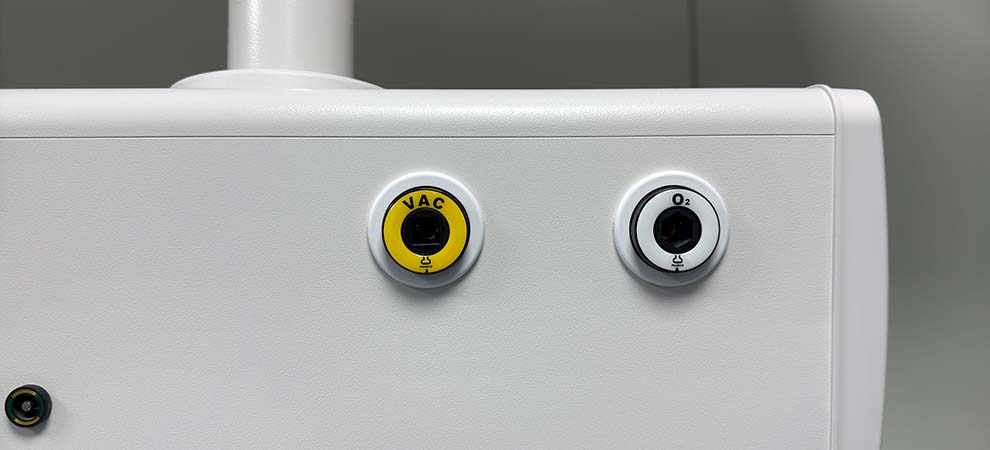

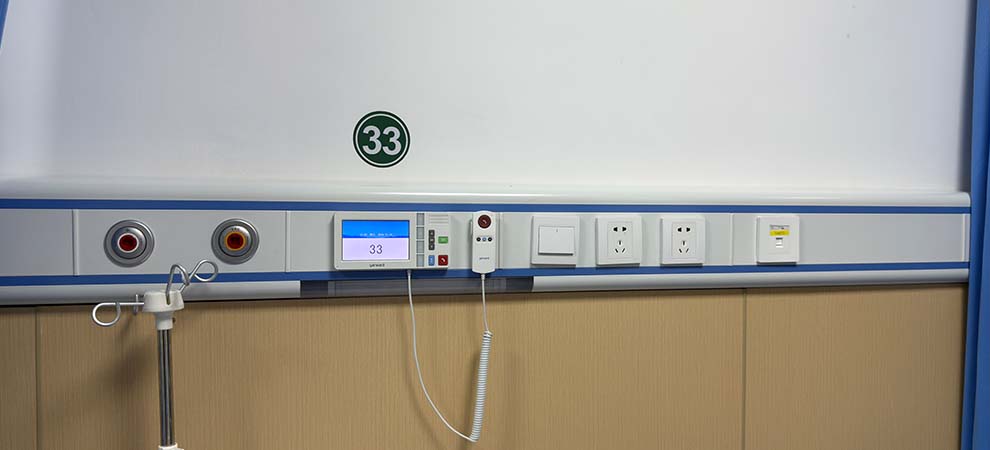

终端设计应满足临床操作需求，通常安装在病床侧壁或吊塔上，高度适中，标识清晰，接口采用标准快速自封式接头，防止误插和漏气。每个护理单元的终端数量应根据床位和使用频率配置，确保高峰时段的使用需求。

此外，系统还需配备完善的监测与报警装置，包括就地压力表、中央监控系统和断电报警功能，实现全天候运行监控。

综上所述，负压吸引系统的方案设计需兼顾安全性、稳定性与可维护性，通过科学计算、合理选型与规范布局，构建高效可靠的医疗负压供应网络，为临床诊疗提供坚实保障。
